ドローン測量による進捗管理の事例

ドローンレーザー測量では、工事現場の3次元点群データを取得し、異なる時期のデータを比較することで、施工による地形や構造物の形状変化を把握できます。ここでは、復旧工事の進捗に伴う形状変化の確認や、出来形・出来高の管理などにドローンレーザー測量を活用する事例を紹介します。

ドローンレーザー測量を進捗管理に活用した事例

戸下大橋の復旧工事｜UAVレーザで施工に伴う斜面の形状変化を把握

熊本地震の復旧工事が行われている戸下大橋の下側斜面を対象に、UAV搭載型レーザスキャナによる計測を実施した事例です。復旧工事の進捗に伴う斜面の形状変化を確認するため、3月・8月・11月の計3回計測し、取得した3次元点群データからTINモデルを作成。

さらに、計測時期の異なるデータの差分を比較することで、工事の進捗に伴って生じた斜面の形状変化を確認しました。法枠と枠内アンカーの施工が行われた斜面について3月と11月の計測データを比較したところ、設計厚30cmの受圧板が施工された箇所では30cmの正の差分が確認されました。3次元点群データを活用することで、施工による斜面の面的な形状変化を把握できることが示されたています。

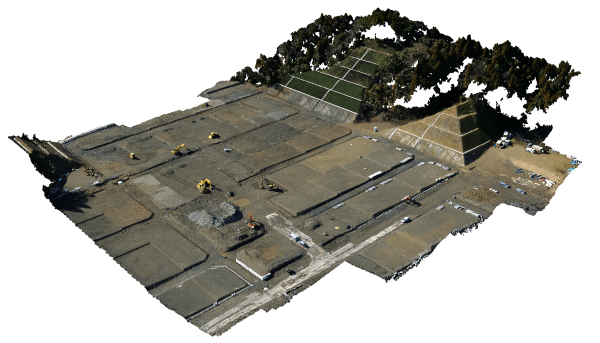

造成工事・切土法面・堤防｜UAVによる施工状況の3次元管理

引用元：安藤ハザマ公式HP（https://www.ad-hzm.co.jp/solution/construction_dx/detail_03/）

UAVにカメラやレーザスキャナを搭載して現場を計測し、取得したデータから3次元点群データを作成する施工管理技術を活用している事例です。3次元点群データと設計データなどを比較することで、施工箇所の出来形や出来高を確認できるほか、点群データを利用して土量や施工面積などを算出できます。

適用事例として、広さ20haの造成工事、高低差50mの切土法面、延長300mの堤防などが紹介されています。広範囲の施工現場を面的に計測し、3次元データとして管理することで、施工状況の把握や出来形・出来高の確認などに活用可能です。

ドローンレーザー測量による進捗管理のメリット

ドローンレーザー測量で取得した3次元点群データは、異なる時期のデータと比較することで、施工による地形や構造物の形状変化を面的に把握できます。掘削・盛土では土量の変化、法面工事では施工前後の形状変化などを確認できるため、施工状況を客観的に把握しやすくなります。

また、UAVによる計測は広範囲を面的に計測できるため、管理断面だけでなく施工範囲全体の出来形を確認する用途にも活用できます。3次元点群データを継続的に取得して比較すれば、施工の進捗状況を時系列で確認することも可能です。

進捗管理にドローンレーザー測量を活用するなら

進捗管理を目的にドローンレーザー測量を依頼する場合は、レーザーによる点群取得だけでなく、施工前後の差分解析や土量計算、出来高・出来形管理まで対応できるかを確認しましょう。特に出来形管理に利用する場合は、工事の種類や適用する基準・要領に応じた精度を確保できるか確認することが重要です。

工事の規模や現場条件、必要な精度、データの利用目的などを整理したうえで、必要な計測から解析・管理まで対応できる測量業者を選ぶとよいでしょう。
